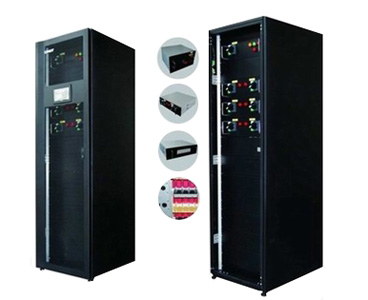

模块化智能配电柜 列头柜

CIMOT模块化智能配电柜/列头柜采用标准的机柜兼模块化结构设计,融入了不断电的热插拔扩展、智能数据采集、全面电力监测、防雷、电网隔离一体化配电设计,真正的做到了与数据中心环境相匹配,是全面提升数据中心配电可用性级管理水平的新一代配电产品。

模块化智能配电柜 列头柜
产品功能/特点

高可靠性

开关采用施耐德或ABB系列产品,性能可靠、安全、免维护;

所有开关、母线排都安装在防护板后,只有操作手柄可见,防止操作人员意外触电;

配电柜的功能单元室、母线室和电缆室相互隔离,各室的作用相对独立;

配电模块的断路器与柜体没有机械互锁,只有断路器在分断位置时模块才能抽出;

良好的机柜接地系统;

防浪涌,防雷击;

高扩展性

共12个抽屉位,可灵活选配输入和输出模块,方便扩容;

可在系统运行的同时增加或更换模块;

分步实施,节省投资;

可根据实际需求,分阶段选配相应配电模块,节省投资;

智能管理

配置全彩触摸显示屏,提供触摸式的人机交互功能;

空开状态、三相相电压、三相线电压、电流、负载百分比、有功功率、无功功率、谐波含量、功率因数、有功电量、无功电量、频率、零线电流、零地电压等;

支路监控:空开状态、支路电流、有功功率、负载百分比、电量、功率因数、谐波含量等;

过压、欠压、过载、频率超限、零地电压异常和空开故障等异常(故障)声光报警;

多级电流阀值预警;

配备RS485远程通讯接口,用户可实现远程监测;

易安装 易维护

模块化设计,模块可迅速推入和拉出,方便安装易于维护;

产品型号/参数
货 号
产 品
型 号
配置
0102
1***
模块化智能配电柜柜体


0102
1001
600-12型模块化智能配电柜
MPDR600M12
600×1100×2000柜体,7寸全彩触摸屏及管理软件,12个抽屉位,最大输入630A
0102
1002
600-2*6型模块化智能配电柜(双母线输入输出)
2MPDR600M6
600×1000×2000柜体,7寸全彩触摸屏及管理软件,2*6个抽屉位,最大输入630A
0102
1003
防雷模块

可选
0102
2***
输入智能配电抽屉模块


0102
2001
160A输入智能配电模块
PR601160NS
1*160A/3P开关,1个抽屉位,带智能监控
0102
2002
250A输入智能配电模块
PR601250NS
1*250A/3P开关,1个抽屉位,带智能监控
0102
2003
400A输入智能配电模块
PR601400NS
1*400A/3P开关,2个抽屉位,带智能监控
0102
2004
630A输入智能配电模块
PR601630NS
1*630A/3P开关,2个抽屉位,带智能监控
0102
3***
输出智能配电抽屉模块


0102
3001
16A单相输出配电模块
PC612016CD
12*16A/1P开关,1个抽屉位,智能监控可选
0102
3002
32A单相输出配电模块
PC612032CD
12*32A/1P开关,1个抽屉位,智能监控可选
0102
3003
32A三相输出配电模块
PC604032CS
4*32A/3P开关,1个抽屉位,智能监控可选
0102
3004
63A三相输出配电模块
PC604063CS
4*63A/3P开关,1个抽屉位,智能监控可选
0102
3005
80A三相输出配电模块
PC602080NS
2*80A/3P开关,1个抽屉位,智能监控可选
0102
3006
100A三相输出配电模块
PC602100NS
2*100A/3P开关,1个抽屉位,智能监控可选
0102
3007
125A三相输出配电模块
PC602125NS
2*125A/3P开关,1个抽屉位,智能监控可选
0102
3008
160A三相输出配电模块
PC601160NS
1*160A/3P开关,1个抽屉位,智能监控可选
0102
3009
250A三相输出配电模块
PC601250NS
1*250A/3P开关,1个抽屉位,智能监控可选
0102
3010
400A三相输出配电模块
PC601400NS
1*400A/3P开关,2个抽屉位,智能监控可选
0102
3011
630A三相输出配电模块
PC601630NS
1*630A/3P开关,2个抽屉位,智能监控可选
